从 Smooth Quant 到 SVD Quant

最近在尝试给公司的 DiT 生图模型做推理加速的过程中，了解到 SVDQuant 这种较新的扩散模型量化方案，在此记录一下学习心得。

首先需要明确的是，LLM 由于瓶颈通常在于 decode 部分的权重搬运，所以只量化权重就能拿到性能收益；但 diffusion model 往往是 compute bound，想加速是绕不开激活量化的，同时对权重和激活进行量化会带来很多精度挑战。

Smooth Quant（W8A8）

Smooth Quant 可以看作是 SVDQuant 的科技树前置，它本身是对静态量化方案的一种改进。

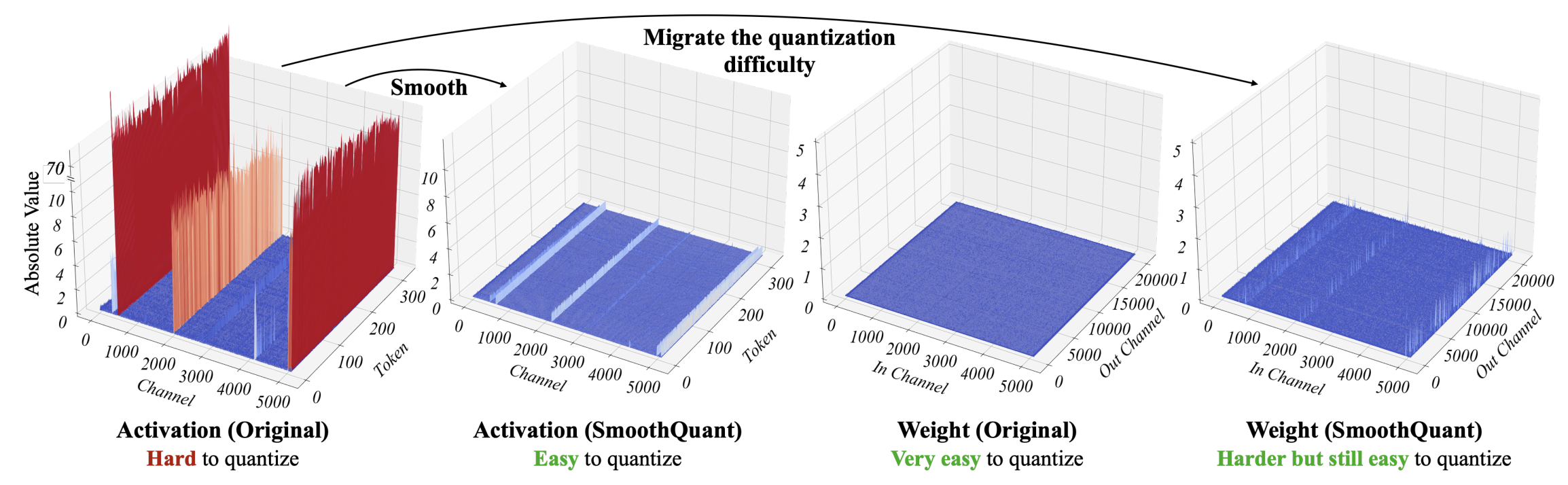

W8A8 面临的主要问题是激活的 outlier 带来的精度损失，一个离群值会导致 block 内的其他正常值全部被映射到 zero point 附近，从而失去彼此之间的差异。Smooth Quant 的提出者统计了激活的 outlier 分布，他们发现离群值的分布并不是随机的，而是固定在少数几个 channel 中：

基于这一现象，他们进一步提出，可以给激活的每个 channel 寻找一个缩放因子，然后通过下面的运算把 outlier 带来的影响转移到权重中：

$$Y=(X\cdot \mathrm{diag}(s)^{-1})\cdot (\mathrm{diag}(s)\cdot W)=\hat{X}\hat{W}$$

其中第 j 个 channel 的缩放因子通过下面的公式计算得到：

$$s_j=\frac{\max{(|X_j|)}^{\alpha}}{\max{(|W_j|)}^{1-\alpha}}$$

$\alpha$ 是一个超参，用来分配 W 和 A 之间的量化难度，论文中提到：

$\alpha=0.5$ is a general sweet spot for all the OPT and BLOOM models, and $\alpha=0.75$ for GLM-130B since its activations are more difficult to quantize.

SVDQuant（W4A4）

Smooth Quant 本质是把激活的 outlier 影响部分转移到权重侧承担，这种方案在 W8A8 的场景下被证实是有效的。

当量化推进到 4 bit 领域后，权重和激活的表示范围都只有 16 个值，此时权重也无法再承担激活的 outlier，于是 Smooth Quant 的提出者另辟蹊径，又提出了基于 SVD 分解的量化方案。

SVD 分解

SVD（Singular Value Decomposition，奇异值分解）本身是线性代数中的一种运算。我们知道任意矩阵 $A\in\mathbb{R}^{M\times N}$ 都可以写成如下形式：

$$\begin{align*} A&=U\Sigma V^T \\ &=\sum_i\sigma_iu_iv_i^T \end{align*}$$

其中：

• $U\in\mathbb{R}^{M\times M}$ 是 $AA^T$ 的特征向量构成的正交矩阵；
• $V\in\mathbb{R}^{N\times N}$ 是 $A^TA$ 的特征向量构成的正交矩阵；
• $\Sigma\in\mathbb{R}^{M\times N}$ 对角线上的元素称为奇异值，从大到小排列，其余元素为 0。奇异值是 $AA^T$ 特征值的平方根；

SVD 分解本质上是在说：一个线性变换 $A$ 可以被看作是在输入空间上的一组标准正交基 $V$ 的各个方向上做了一些缩放，然后再旋转到另一组输出空间上的标准正交基 $U$ 的方向上。由于 $A^TA$ 的特征向量 $v_i$ 满足

$$(Av_i)^T(Av_j)=v_i^TA^TAv_j=\lambda_jv_i^Tv_j=0$$

所以 $V$ 就是这样一组经过 $A$ 变换后依然正交的基。与此同时：

$$\begin{align*} A^TAv_i&=\lambda_i v_i\\ AA^TAv_i&=\lambda_i Av_i\\ \end{align*}$$

所以 $Av_i$ 是 $AA^T$ 的特征向量。这表明 $V$ 经过 $A$ 变换后得到的正交基和 $U$ 的方向正是一致的。考虑一个输入向量 $x\in\mathbb{R}^N$，SVD 下整个线性变换的计算流程为：

1. 分解：$V^Tx$ 求的是 $x$ 在 $V$ 这组正交基下的坐标表示；
2. 缩放：$\Sigma V^Tx$ 则是把上述坐标分别进行缩放，表示在基底各方向上的调制；
3. 合成：$U\Sigma V^Tx$ 中的 $U$ 也是正交基，所以这里的左乘表示将调制后的坐标旋转到目标基底的方向；

量化方案

还是基于前面提到的经验事实：激活的 outlier 会集中分布在几个 channel 中。

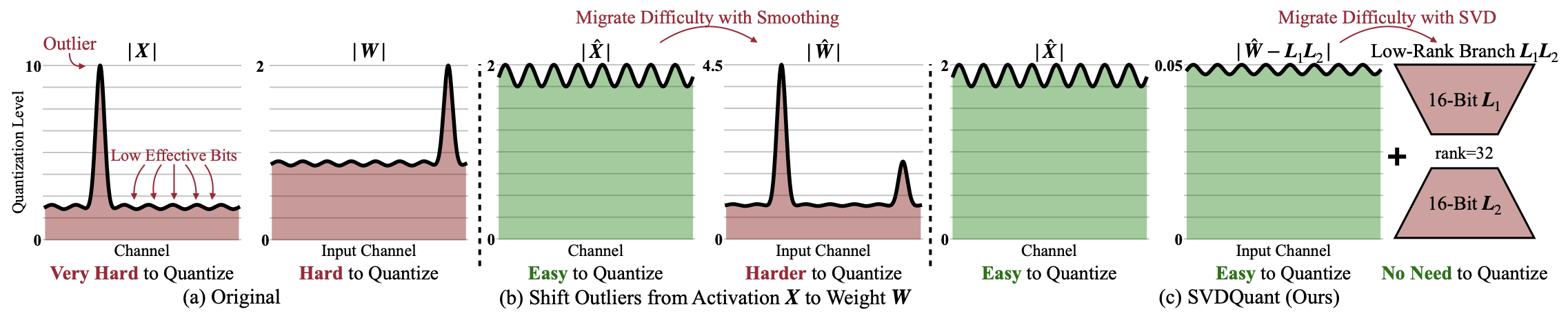

SVDQuant 的第一步是利用 Smooth Quant 中的方案将激活的 outlier 全部抹平到权重，这会让激活变得更易于量化，但会让权重中的特定列被明显放大。

接下来对已乘上 smooth factor 的权重做 SVD 分解。由于权重的特定列被放大，所以离群值会满足低秩结构，即离群值更集中于奇异值最大的前若干个 rank 中。此时对权重做 SVD 截断将其分为低秩分支（论文中默认截断前 32 个 rank）和残差：

$$\begin{align*} W&=L_1L_2+R\\ \mathrm{Quant}(W)&=L_1L_2+\mathrm{Quant}(R) \end{align*}$$

假设 $W$ 的维度是 [hidden_size, hidden_size]，那么 $L_1$ 的维度是 [hidden_size, 32]，$L_2$ 的维度是 [32, hidden_size]，对应前 32 个最大的奇异值。

由于整列离群值更多被保留在高精度的低秩分支，残差 $R$ 中的 outlier 会更少、更小，而这正是量化最关心的问题。因此，对残差做 4 bit 量化，而低秩分支保持 16 bit 比直接量化权重整体的误差更小。

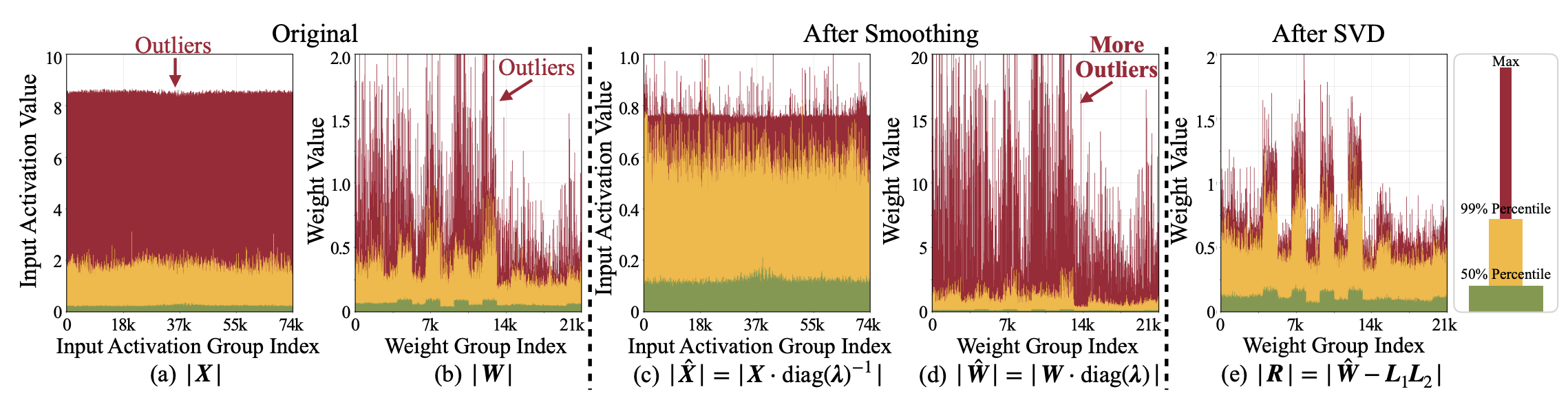

从下图中可以看到，经过处理的激活和残差中 outlier 都明显变少、变小，利于量化：

再来看看量化后具体的计算方式，假设是 PTQ 方案：

1. 静态量化：量化权重用到的 scale、smoothing factor、low-rank branch 都可以在离线校准阶段写入产物，不随推理过程更新；
2. 动态量化：量化激活所需的 scale 一般是 per-tensor 在线计算；
3. kernel fusion：low-rank branch 的参数量很小，但如果要和残差分开计算求和会导致 bf16 精度的激活需要反复从 HBM load，所以 nunchaku 的实现中是把 low-rank 和残差的计算做了 kernel fusion。

个人见解

我认为 svdquant 的收益来源主要有两点，且都是 smooth 带来的：

1. smooth 给权重带来的按列分布的离群值，在 SVD 分解后集中于低秩分支；
2. smooth 导致权重 SVD 分解后的残差有更低的能量占比，导致更低的量化底噪；

对于 INT4 这种 group 128 甚至 per tensor 的量化方案，smooth 能让激活和权重产生很大的变化。但在 nvfp4 这种 group 16 的两级 scale 方案中，smooth 能产生的影响是非常有限的，这会导致权重的离群值不能随低秩分支被剥离，且权重的奇异值谱不够陡峭，低秩分支的能量占比较低，二者叠加会导致 nvfp4 的 svdquant 收益相比裸的 nvfp4 并没有非常大的提升。

在我的实际测试中，nvfp4 下 svdquant 的相对误差收益可能在 1.16-3 倍不等，而且主要取决于上述原因中的第二点，即收益明显跟 F-32 的能量占比强相关。

总结

Smooth Quant 和 SVD Quant 都是面向激活量化的算法，而激活量化本身对于 compute bound 的模型来说是非常重要的一环。这两个量化算法对 INT4 而言应该说算是必备方案，不过在 nvfp4 已经成熟的今天，svdquant 这个方案的误差收益和推理效率可能还需要更充分的权衡。
